雙堿法脫硫器工藝，簡稱雙堿法。該法主要是脫除氣體中的SO2氣體。適用于鍋爐煙氣、焦?fàn)t氣、鍋爐生產廢氣等的脫硫。

鍋爐煙氣專用鈣鈉雙堿法脫硫器

一、鈣鈉雙堿法脫硫器工藝特點

鈣鈉雙堿法脫硫器是先用鈉堿性吸收液進行煙氣脫硫，然后再用石灰粉再生脫硫液，由于整個反應過程是液氣相之間進行，避免了系統結垢問題，而且吸收速率高，液氣比低，吸收劑利用率高，投資費用省，運行成本低。

1、以NaOH(Na2CO3)脫硫，脫硫液中主要為NaOH(Na2CO3)水溶液，鍋爐煙氣專用鈣鈉雙堿法脫硫器在循環過程中對水泵、管道、設備緩解腐蝕、沖刷及堵塞，便于設備運行和維護。

2、鈉基吸收液對SO2反應速度快，故有較小的液氣比，達到較高的脫硫效率，一般≥90%。

3、脫硫劑的再生及脫硫沉淀均發生于塔體避免塔內堵塞和磨損，提高了運行的可靠性，降低了運行成本。

4、以空塔噴淋為脫硫塔結構，運行可靠性高，事故發生率小，塔阻力低，△P≤600Pa。

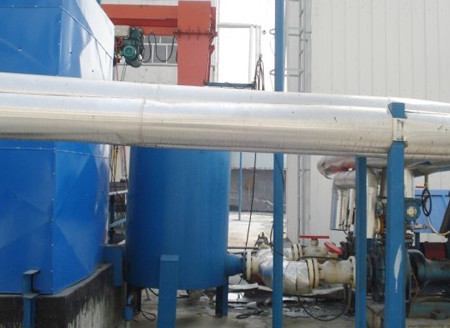

鈣鈉雙堿法脫硫器

二、鍋爐煙氣專用鈣鈉雙堿法脫硫器工藝流程

采用鍛鋼爐的煙氣經換熱降溫至≤200℃，經煙道從塔底進入脫硫塔。經脫硫洗滌后的凈煙氣經塔頂除霧器脫水，經脫硫塔上部進入煙囪排入大氣。脫硫循環液經塔內氣液接觸除SO2后，經塔底管道流入沉淀池在此將灰塵沉淀下來，清液經上部溢進入反應再生池，在池內與石灰乳液制備槽引來的石灰乳進行再生反應，再生液流入泵前循環槽補入Na2CO3，由泵打入脫硫塔頂脫除SO2循環使用。

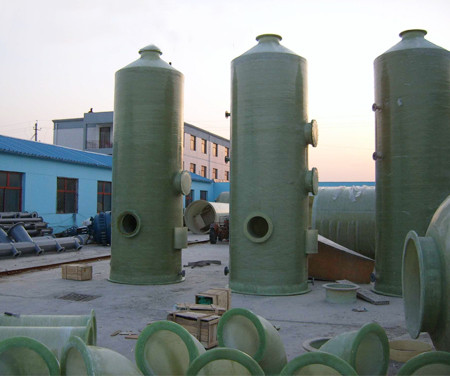

雙堿法脫硫器

三、鈣鈉雙堿法脫硫器工藝優勢

1、煙氣系統 來自鍛鋼煙氣經煙道引風機直接進入脫硫塔。脫硫塔以空塔噴淋結構。設計空速小(4.0m/s)，塔壓力降小(≤600Pa)，脫硫集中除塵、脫硫、排煙氣于一體，煙氣升至塔頂進入煙囪排入大氣。脫硫塔制作完畢噴砂處理后，環氧樹脂防腐6遍，塔內部件主要是噴嘴和防霧器，均為304不銹鋼材質。當脫硫泵出現故障時，脫硫暫停反應，煙氣可通過煙囪排入大氣。

2、脫硫塔SO2吸收系統 煙氣進入脫硫塔向上升起與向下噴淋的脫硫塔以逆流式洗滌，氣液充分接觸吸收SO2。脫硫塔采用噴嘴式空塔噴淋，由于噴嘴的霧化作用，分裂成無數小直徑的液滴，其總表面積增大數千倍，使氣液得以充分接觸，氣液相接觸面積越大，兩相傳質熱反應，效率越高。因此化工生產中諸多單元操作中多采用噴淋塔結構，起到高效、節能、造價低等優點。

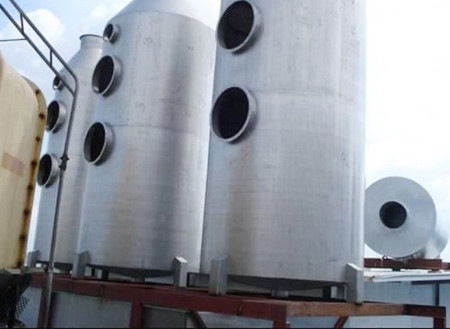

雙堿法脫硫器圖一

　　3、脫硫產物處理 脫硫產物最終是石膏漿，具體為CaSO3、CaSO4還有部分被氧化的Na2SO4及粉塵。有潛水泥漿泵從沉淀池排出處理好，經自然蒸發晾干。由于石膏漿中含有固體雜質，影響石膏的質量，所以一般以拋棄法為高。排出沉淀池漿液可經水力旋流器，稠厚器增濃提固后，再排至渣場處理。

4、關于二次污染的解決，以鈉鈣雙堿法煙氣脫硫可解決單一納堿脫硫的二次污染問題。鈉鈣雙堿法是以納堿吸收SO2,其產物用石灰乳再生出納堿繼續使用，因鈉鈣雙堿法能節省堿耗，又拒絕二次污染問題。有少量的Na2SO4不能夠再生被帶入石膏漿液中，經固液分離，分離的固體殘?jiān)M(jìn)行回收堆放再做他用。溶液流回再生池繼續使用，因此不會產生二次污染。

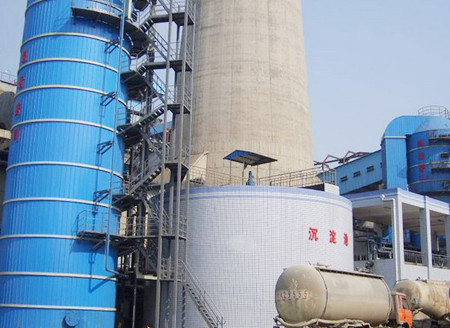

雙堿法脫硫器圖二

5、鍋爐煙氣專用鈣鈉雙堿法脫硫器方案特點

鍋爐煙氣專用鈣鈉雙堿法脫硫器以NaOH(Na2CO3)脫硫，脫硫液中主要為NaOH(Na2CO3)水溶液，在循環過程中對水泵、管道、設備緩解腐蝕、沖刷及堵塞，便于設備運行和維護。鈉基吸收液對SO2反應速度快，故有較小的液氣比，達到較高的脫硫效率，一般≥90%。

脫硫劑的再生及脫硫沉淀均發生于塔體避免塔內堵塞和磨損，提高了運行的可靠性，降低了運行成本。以空塔噴淋為脫硫塔結構，運行可靠性高，事故發生率小，塔阻力低，△P≤600Pa。

鈣鈉雙堿法脫硫器圖三

6、吸收SO2效率及主要影響因素

PH值：PH值高，SO2吸收速率大，脫硫效率高，同時PH值高，結垢幾率小，避免吸收劑表面純化。 溫度：溫度低有利于氣液傳質，溶解SO2，但溫度低影響反應速度，所以脫硫劑的溫度不是一個獨立的不變因素，鍋爐煙氣專用鈣鈉雙堿法脫硫器取決于進氣的煙氣溫度。
